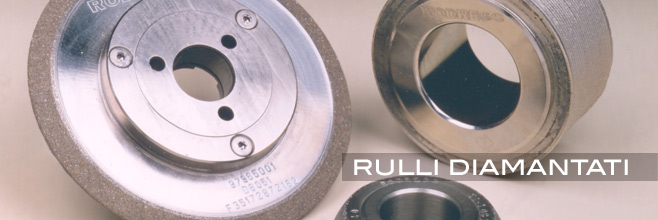

Rulli diamantati |
|
| |
Tutti i rulli diamantati, se utilizzati con senso di rotazione unidirezionale (+) nel punto di contatto mola e rapporto di rotazione compreso tra +0,25 e 0,80, possono generare superfici di mola più o meno aperte con conseguente variazione della rugosità ottenuta sui pezzi rettificati. |
|
| |
|
|
| |
HS/HSS/SS |
|
| |
Singolo strato di pietre posizionate manualmente in modo definito o indefinito.
Richiedono lunghi tempi di lavorazione per ottenere le geometrie e le tolleranze richieste. Quando impiegati per diamantare profili poco complessi, durano a lungo. Sconsigliati nella diamantatura di abrasivi ceramici duri di nuova generazione tipo “SG" e in Cbn.
FATTIBILITA' :
Diametro: da 40 a 200 mm.
Spessore: da 3 a 150 mm.
|
|
| |
|
|
| |
IS/RR |
|
| |
Costruzione sinterizzata (o impregnata), con spessore diamantato utile di circa 1,15 - 1,5 mm. Alta resistenza e durata. Consigliati nella diamantatura di abrasivi ceramici duri e Cbn con profili poco complessi.
La costruzione RR è specifica per diamantare mole per ingranaggi.
FATTIBILITA' :
Diametro: da 40 a 200 mm.
Spessore: da 3 a 150 mm. |
|
| |
|
|
| |
ES
|
|
| |
Costruzione comunemente conosciuta come “Reverse Plated"; un singolo strato di pietre depositato in alta concentrazione grazie alla quale è possibile ottenere precisioni geometriche e di profili molto elevate, senza dover incorrere in lunghe lavorazioni. Miglior scelta per diamantatura di profili molto complessi.
Molto sensibili a shocks termici e meccanici.
FATTIBILITA' :
Diametro: da 50 a 175 mm.
Spessore: da 12 a 200 mm.
|
|
| |
|
|
|
